日本阿自倍尔azbil(山武YAMATAKE)阀门定位器西安总代理
发稿人：陕西亚瀚机电科技有限公司官网 更新时间：2021-8-5 14:28:38 阅读： 次

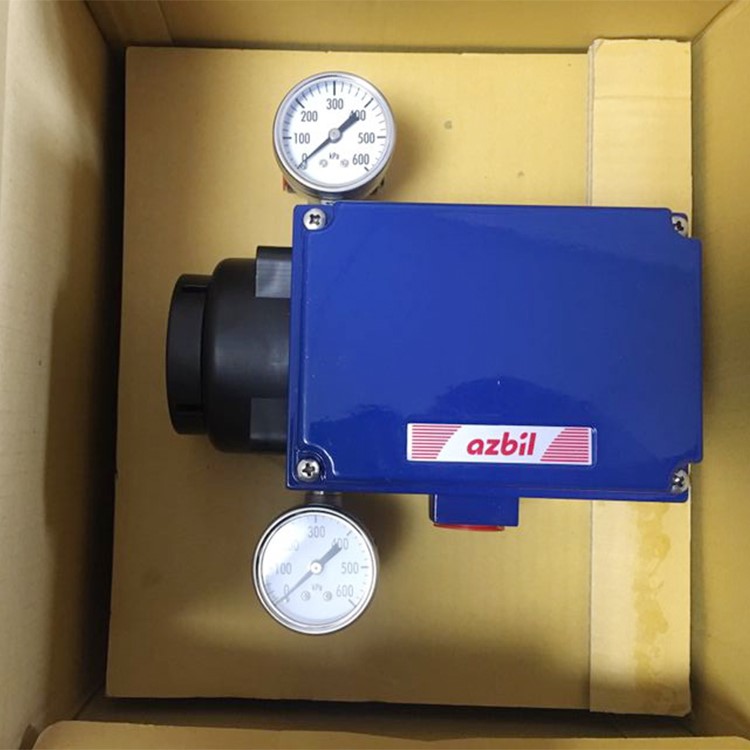

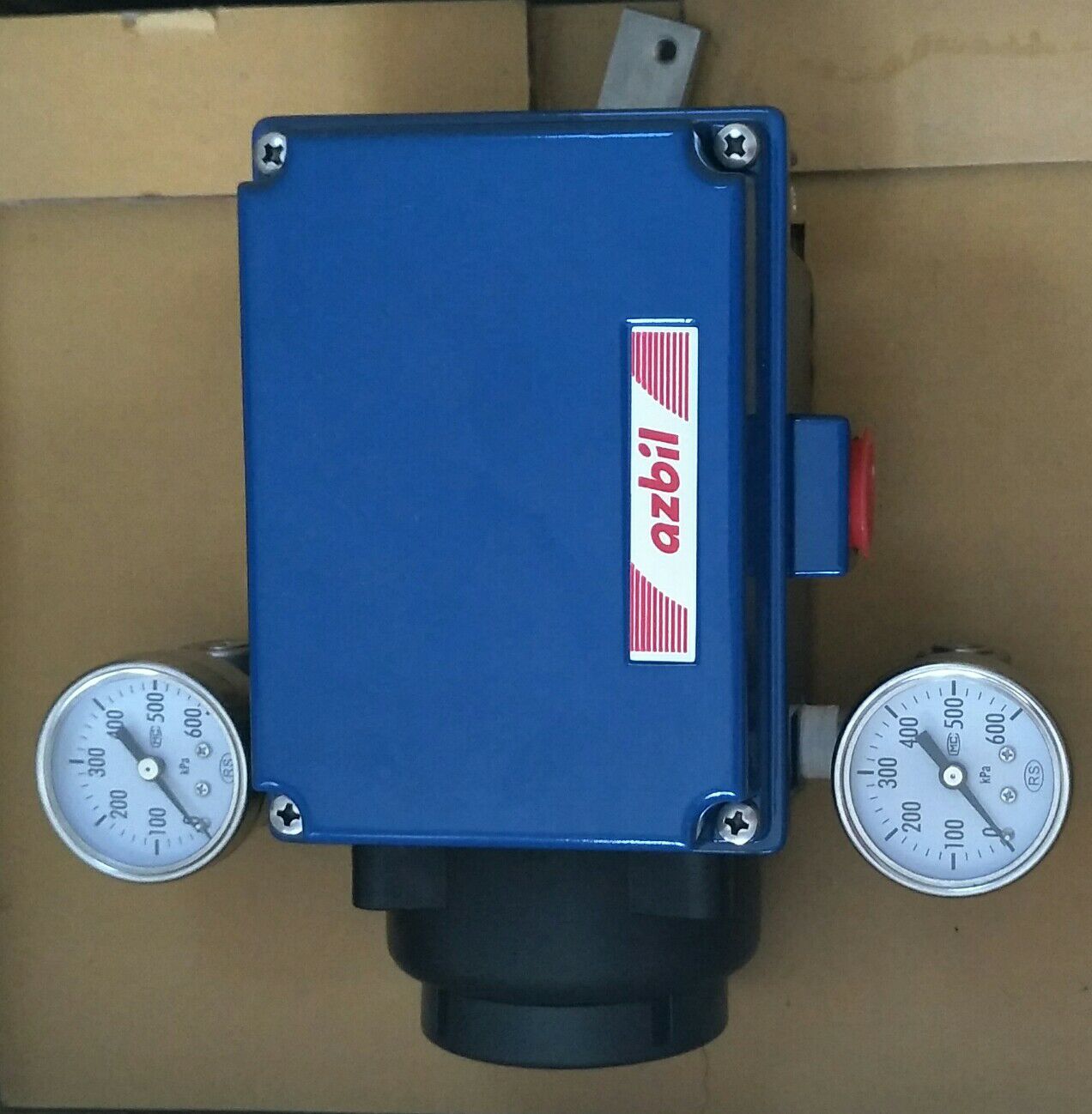

日本阿自倍尔azbil(山武YAMATAKE)阀门定位器AVP100-H-3X-XX是AVP100系列的典型型号，拥有调试简单，使用方便的特点。
型号： AVP100
规格： 标 准 规 格
项目 规格
适用执行机构 单/双作用直行程执行机构；角行程执行机构
保护形式 FM本安；NEPSI本安; IP66
输入信号 4~20mA DC（可任意设定分程：小量程为4mA）
输入阻抗 300Ω max / 20mA DC
流量特征 线性、等百分比性、快开用户自定义特性（大
能够设定15段折线）
阀杆行程范围 反馈杆旋转角度 ±4°~±20°
手动操作 通过A/M切换开关进行
供气压力 140kPa~700kPa {1.4kgf/cm2~7.0kgf/cm2}
空气消耗量 4l/min[N]以下：气源压力140kPa{1.4kgf/cm2}，
输出50%时的稳定状态
5l/min[N]以下：气源压力280kPa{2.8kgf/cm2}，
输出50%的稳定状态
6l/min[N]以下：气源压力500kPa {5.0kgf/cm2}，
输出50%的稳定状态
10l/min[N]以下：双作用、气源压力400kPa，输出
50%的稳定状态
气源配管接头 1/4 NPT内螺纹
电气配管接头 1/2 NPT 内螺纹
FM本安型：1/2 NPT 内螺纹
NEPSI本安型：1/2 NPT 内螺纹
大处理空气容量 110l/min[N]以上：供气压力140kPa 时；
250l/min[N]以上：双作用，供气压力
400kPa 时
仪表使用气源规格 固体颗粒 大许用直径不超过3um油份 不
允许含有油份雾点 低于环境温度10℃
输出平衡压力 55±5%（无负荷，输出压力平衡时）
避雷性能 高电压 12kv, 高电流 1000A
环境温度范围 普通型：-40~+80℃FM本安：另行通知NEPSI本安：另行通知
环境湿度范围 10~90%RH
设定工具 SFC160 或SFC260 （SFC 现场智能通讯
器，软件版本7.5以上）
?性能 规格
精度 8mA< 输入信号 < 16mA ±1% 满行程
输出特性时 ±2.5%满行程）4mA< 输入信号 < 8mA
±1.5%满行程
阀杆位置精度 ±1% 满行程 （变换输出特性时±2.5%满行程）
油漆 丙烯基烘漆 (深蓝色)
主要材料 本体: 铝合金气动放大器外壳: 塑料
重量 单作用型: 1.7kg双作用型：2.0kg
生产厂家： 日本山武株式会社（YAMATAKE）
产品说明： SVP3000 Alphaplus
单作用电/气阀门定位器
AVP100型
SVP3000 Alphaplus 是基于微处理器技术上的智能型电/气阀门定位器。SVP3000 Alphaplus接受控制器传送的直流信号控制阀门的开度。除此功能外，SVP3000 Alphaplus具有现场通讯、自动组态、自我诊断功能，极大提高工厂的生产效率。
山武阀门定位器主要型号
AVP100-H-3X-XX
AVP102-H-3X-XX
AVP307-LSR5A-XXXX-X
AVP307-RSD3A-XXXX-X
AVP80-H-3X-XX
AVP302-RSD4A-XXXX-X
AVP300-BSD2A-XXXX-X
AVP301-RSD4A-1XXX-X
AVP300-PSD2A-1DYS-X
AVP300-RSD3A-XXXX-X
AVP301-RSD3A-XXXX-X
AVP302-RSD3A-XXXX-X
