第一、XSS-8000智能疏散指示系统

系统简介
现代建筑呈现出高层化、多功能化、大型化以及地上、地下复杂化的趋势，如何在火灾发生时，在复杂环境、人员密集场所更

安全、更准确、更迅速逃生避险，成为亟待解决的问题。国内外有关建筑在发生火灾时由于人员疏散不及时有效而造成损失的

案例屡见不鲜。智能疏散指示系统在火灾发生时可以根据火灾发展情况动态指示安全疏散通道，给出最佳逃生路径的选择，

减少人员疏散时间，避免盲目逃生。XSS-8000智能疏散指示系统运用了全新的设计理念，将以往传统的就近、固定方向疏散

的理念，提升为远离火灾的主动、合理疏散理念，使疏散指示与火灾状况和疏散设施动作状况实现协同联动。当火灾发生时，

首先以火灾探测和疏散设施状态作为系统输入信息；通过烟气态势分析与疏散路径初始状态识别，运用蚁群优化算法，生成

建筑空间人员疏散路径；更新疏散标志指示，实现动态的“安全、就近、均衡引导”的人员疏散指示。本系统按照GB17945-2010

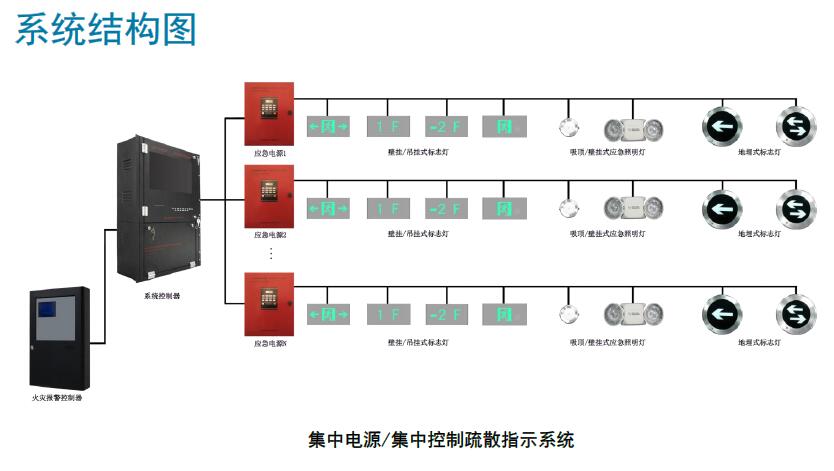

要求进行设计，由应急照明控制器、消防应急灯具专用电源、分配电装置和消防应急灯具四部分组成。本系统是二线制的集中

电源集中控制型消防应急照明和疏散指示系统，单机系统最多可带12800个本公司生产的消防应急灯具。主机采用PC框架，显

示单元采用液晶显示。前端采用成熟可靠的Power Bus控制，供电采用安全电压24VDC（消防系统推荐使用）既保证了系统的

安全性，又使系统具有较强的兼容性和可拓展性。二线制系统只需布设两根线缆，即可实现终端负载的供电及通讯需求，相比

四线制系统而言，可减少两根线缆，降低了线缆采购成本及施工的人工成本。对于系统后期的改造及维护而言，二线制基本不

需要调整线路，对于系统升级及产品配接均比四线制更有通用性.

XS-C-60W智能疏散指示系统控制器

XS-C-60W智能疏散指示系统控制器是XSS-8000智能疏散指示系统的核心组成部分。本控制器在获取火灾报警信息后，能根

据火灾发生的具体方位对逃生路径进行分析，生成一条最佳的逃生路线，并及时调整疏散指示灯具箭头方向，为人员逃生提供

最有效的疏散逃生路线。
技术参数

工作电压范围：AC187-242V ，50Hz

输入功率: 60W

通信接口：RS232、RS485，CAN, TCP/IP(2个)

主机容量：最大12800

点组网能力：最多16台主机联网

应急时间：180min，充电时间：<24h

打印方式：全中文微型打印机

尺寸：482mm×667mm×186mm

消防应急灯具专用应急电源

XS-D-0.2KVA80消防应急灯具专用应急电源由集中电源主控板，显示面板，液晶屏，电源，回路板，分配电装置检测板以及

电池组构成，配搭XS-C-60W智能疏散指示系统控制器使用，是本系统的辅助供电和通讯设备，应用于大型建筑、长距离隧道

等场所。

技术参数

· 负载功率:≤200W·

通讯接口:RS485·

外形尺寸:450mm×573mm×175mm·

工作电源:AC220V+10%-15% 50Hz· 输出电压24V·

应急时间:应急时间>90Min·

充电时间:<24H·

防护等级:IP30·

安装方式:壁挂式,·

应用环境:温度:-5℃~55℃,相对湿度: ≤RH95%(40±2℃)

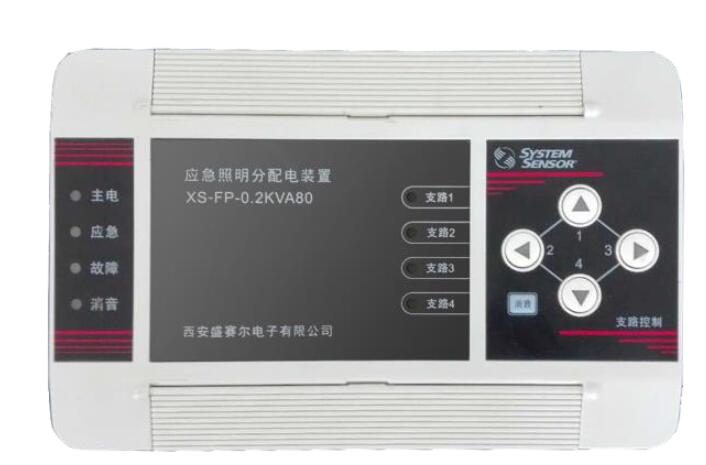

分配电装置

XS-FP-0.2KVA80应急照明分配电装置是按国家标准GB17945-2010《消防应急照明和疏散指示系统》设计的一种为集中

电源应急输出进行分配电的供配电及控制装置，主要适用于集中电源型的消防应急照明和疏散指示系统中。

技术参数
· 输入电源：直流24V ±5% ·

 应急输出：直流24V ±5% ·

额定功率：200W·

应急转换控制电压：直流24V ±5% ·

工作环境：环境温度：-5～55℃，

相对湿度：≤ 95%·

外形尺寸181mm×116mm×60mm·

安装方式：标准IEC35导轨及挂耳式安装·

最大容量：128个灯具点

第二、XSS-3000智能疏散指示系统

运用了全新的设计理念，将以往传统的就近固定方向疏散的理念，提升为远离火灾的主动，合理疏散
理念，使疏散指示与火灾状况和疏散设施动作状况实现协同联动。当火灾发生时，首先以火灾探测和疏散
设施状态作为系统输入信息;通过烟气态势分析与疏散路径初始状态识别，运用蚁群优化算法，生成建筑
空间入员疏散路径;更新疏散标志指示，实现动态的“安全、就近、均衡引导”的人员疏散指示。本系统
按GB17945-2010要求进行设计，满足新国标要求。
本系统由智能疏散系统控制器、消防应急灯具和消防应急灯具专用电源三部分组成，单机系统最多可
带4032个本公司生产的消防应急灯具。主机采用PC框架，显示单元采用液晶显示。前端采用成熟可靠的
485总线控制，供电采用安全电压24VDC (消防系统推荐使用}既保证了系统的安全性，又使系统具有较
强的兼容性和可拓展性。

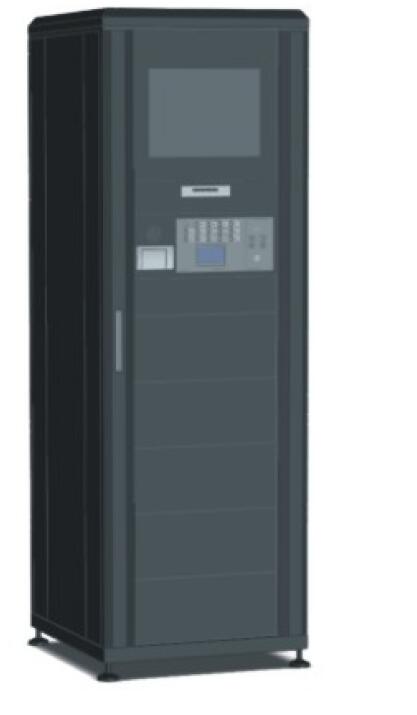

XS- C-100W智能疏散指示系统控制器
XS-C-100W智能疏散指示系统控制器是XSS--3000智能疏散指示系统的核心组成部分。本控制器在获取消防报警、火灾
联动资讯后，能根据火灾发生的具体方位对逃生路径进行分析，选择- -条最佳的逃生路线，并及时调整疏散指示箭头方向，为
逃生人员提供最有效的疏散逃生路线。

技术参数
工作电压:220VAC土10% 50Hz
功率:120W
备用电源:ups应急事件2小时，其他根据要求配置
主机容量:最 大4032点
组网能力:最 多16台主机联网
主控机:嵌入式工业计算机
显示器:19”寸工业全彩液晶显示器
打印机:工业打印机
通讯接口:RS232、RS485、USB2.0
防护等级:IP30
运行环境:0C~70C
外形尺寸:1800(高)mm x 600(宽)mm x 650(厚)mm

XS- D-0.24KVA消防应急灯具专用应急电源
XS-D-0.24KVA消防应急灯具专用应急电源由集中电源主控板，显示面板，液晶屏，电源，回路板，分配电装置检测板以及

电池组构成，搭配XS-C-100W智能疏散指示系统控制器使用，是本系统的辅助供电和通讯设备，应用于大型建筑长距离隧道

等场所。

技术参数
负载功率:240W
通讯接口:RS485
工作电源:220VAC 10%~ 15% 50Hz
输出电压:24VDC
输出电流:10A
应急时间:90分钟
充电时间:24小时
防护等级:IP30
安装方式:壁挂式
运行环境:温度:-10C ~40C,相对湿度: 95% R.H.
外形尺寸:750mm x 500mm x 280mm
性能特点
◆可监控自身工作状态(主电工作、备电工作、主电故障、备电故障)
◆可显示输入、输出电压，输出电流，电池电压
◆与系统主机通讯，将自身工作状态上传至主机，实现主机对集中电源的监控

XS-FP-0.24KVA分配电装置
XS-FP-0.24KVA型应急照明分配电装置是按国家标准GB17945--2010《消防应急照明和疏散指示系统》设计的一种为集中

电源应急输出进行分配电的供配电装置，主要适用于集中电源型的消防应急照明和疏散指示系统中。

技术参数
输入电源:24V DC士5%
应急输出:24V DC土5%
额定功率:240W
应急转换控制电压:24V DC士5%
安装方式:壁挂式
运行环境:环境温度: 0C~55C湿度: 95%
外形尺寸:300mm x 400mm x 1 20mm
功能特点
◆能完成主电工作状态到应急工作状态的转换
◆当应急照明分配电装置的任一配电输出支路不能完成主电工作状态到应急工作状态的
转换时，能发出故障声、光信号，并保持至故障排除
