ABB枕块式张力计，PillowBlock张力计

ABB公司生产的枕块式张力计，枕块式张力传感器主要为酸洗，退火，镀锌生产线提供长期可靠的张力测量。
在过去50多年中，ABB的张力传感器在很多领域都显示了超凡的性能。尤其是在重卷，高速以及苛刻的条件下。
ABB张力计通过磁场的变化来实现输出传感器信号，从而解除使用者因为各种形式的物理运动造成的限制。
以此生产出质量可靠，加固耐用，低阻抗输出信号的张力计，即使在诸如振动，过载，极端温度甚至苛刻条件下仍然可以保持绝对精确和可靠的张力测量产品。
ABB枕块式张力计主要有两种设计，一个是为传动垂直力测量的设计，一种是只有水平张力造成带钢张力卷的特殊设计。
ABB枕块式张力计的不锈钢结构可以轻松应对耐酸环境和轧机应用用途。而友好的操作界面以及对数字信号处理的能力使其广泛应用于各个行业。

1.轧制力测量

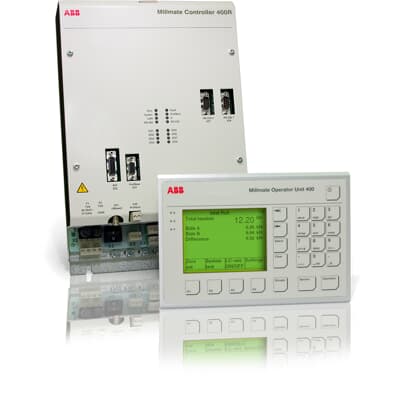

Millmate 400控制器
PFVA401   轧制力控制器

PFVL141  轧制力计

2.带材张力测量

Millmate 400控制器PFCA401

垂直枕式压头PFCL201C/CD/CE

垂直枕式压头PFCL241-SE

横向枕式压头PFTL201C/CE

横向枕式压头PFTL201D/DE

PFCL201

PFCL241

PFBL141

PFTL201

压磁式®圆形压头 PFRL101

控制单元

Millmate 400控制器

PFXA 401

PFCA 401

继电器板PFVK 128

介质转换器PXUB 231

隔离放大器PXUB 201

接线盒 PFXC141

ABB张力控制单元

PFEA111

PFEA112

PFEA113
1、型号：PFEA111
描述：常规控制单元，能接2个压头，根据应用环境的不同，有IP20和IP65的防护等级，PLC接口信号为0--10V DC ，各种校准和量程参数可以现场设定。

2、型号：PFCL201C
描述：枕块式张力计垂直测压元件,采用圆柱形插头连接；测力范围：5~50KN;
3、型号：PFCL201CD/CE
描述：枕块式张力计垂直测压元件,采用电缆密封接头/带保护软管的固定电缆连接,测力范围：5~50KN;
4、型号：PFTL101A
描述：枕块式张力计水平测压元件,圆柱插头连接,测力范围：0.2~2KN.
5、型号：PFTL101AE
描述：枕块式张力计水平测压元件,固定电缆连接,测力范围：0.2~2KN.
6、型号：PFTL101AER
描述：耐酸型枕块式张力计水平测压元件,固定电缆连接,测力范围：0.2~2KN. 用于造纸湿端张力测量，防护等级可达IP66/67
7、型号：PFTL101B
描述：枕块式张力计水平测压元件,圆柱插头连接,测力范围：2~20KN.
8、型号：PFTL101BE
描述：枕块式张力计水平测压元件,固定电缆连接,测力范围：2~20KN.
9、型号：PFTL101BER
描述：耐酸型枕块式张力计水平测压元件,固定电缆连接,测力范围：2~20KN. 用于造纸湿端张力测量，防护等级可达IP66/67
10、型号：PFTL201C
描述：枕块式张力计水平测压元件,圆柱插头连接,测力范围：10~50KN.
11、型号：PFCL301E
描述：迷你型纸幅张力垂直测压元件,测压范围:0.2~1KN
12、型号：PFTL301E
描述：迷你型纸幅张力水平测压元件,测压范围:0.1~1KN
13、型号：PFRL101D
描述：径向测压元件,额定负载5.0KN.
14、型号：PFRL101C
描述：径向测压元件,额定负载0.5~2.0KN.
15、型号：PFRL101B
描述：径向测压元件,额定负载1.0KN.
16、型号：PFRL101A
描述：径向测压元件,额定负载0.5KN.
17、型号：PFEA113
描述：张力控制器,可带四个测压元件，Profibus-DP 现场总线通讯功能，六个可配置的模拟量输出端口。

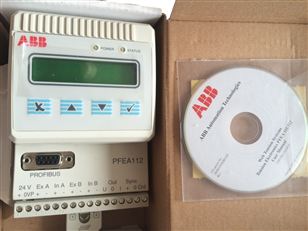

18、型号：PFEA112
描述：在PFEA 111的基础上增加了Profibus-DP 现场总线通讯功能。
19、型号：PFEA111
描述：张力控制器,可带两个测压元件，结构紧凑，导轨安装。
20、型号：PFTL201CE
描述：枕块式张力计水平测压元件,固定电缆连接,测力范围：10~50KN.
21、型号：PFTL201D
描述：枕块式张力计水平测压元件,圆柱插头连接,测力范围：50~100KN.
22、型号：PFTL201DE
描述：枕块式张力计水平测压元件,固定电缆连接,测力范围：50~100KN.
23、型号：PFVL141V PFVL 141V-22MN
描述：矩形测压元件,测力范围：0.63~56MN;宽度范围：70~610mm；长度范围：120~1320mm高度：74mm。
24、型号：PFVL141C
描述：圆形测压元件 PFVL 141C,测力范围：1.6~60MN;直径范围：210~890mm；高度：74mm。
25、型号：PFVL141R
描述：环形测压元件 PFVL 141R,测力范围：2~28MN;外径范围：240~895mm；内径范围：100~595mm高度：74mm
26、型号：PXAH401
描述：Millmate OperatUnit 400，面板安装，可以与控制单元网络通讯。尺寸：160×235 ×?60 mm, 前面防护等级IP65,其他方向IP20，重量： 1.3 kg.
27、型号：PFVA401
描述：轧制力控制器，可向测压元件提供激励，带模拟输入/输出，数字输入/输出，以太网接口，RS232/485接口，可选配高速现场总线通讯接口。
28、型号：PFBL141B/C
描述：垂直力测试单元,分为单辊/双辊、固定/旋转轴端不同型式，测量范围 4 - 400 kN。其中，PFBL 141C的外形尺寸可按照用户要求定制。
29、型号：PFEA101
描述：在开卷和卷取过程中进行恒张力闭环控制, 可连接测压元件以及制动器,离合器,马达等转矩输出装置。

ABB张力计、ABB卷筒纸拉力计、ABB测力传感器、ABB张力传感器、ABB湿纸幅张力测定仪
PFTL 101A-0.5
PFTL 101AE-0.5
PFTL 101AER-0.5
PFTL 101A-1.0
PFTL 101AE-1.0
PFTL 101AER-1.0
PFTL 101A-2.0
PFTL 101AE-2.0
PFTL 101AER-2.0
PFTL 101B-2.0
PFTL 101BE-2.0
PFTL 101BER-2.0
PFTL 101B-5.0
PFTL 101BE-5.0
PFTL 101BER-5.0
PFTL 101B-10.0
PFTL 101BE-10.0
PFTL 101BER-10.0
PFTL 101B-20.0
PFTL 101BE-20.0
PFTL 101BER-20.0
PFTL 201C-10.0
PFTL 201CE-10.0
PFTL 201C-20.0
PFTL 201CE-20.0
PFTL 201C-50.0
PFTL 201CE-50.0
PFTL 201D-50.0
PFTL 201DE-50.0
PFTL 201D-100.0
PFTL 201DE-100.0
PFCL 201C-5.0
PFCL 201CD-5.0
PFCL 201CE-5.0
PFCL 201C-10.0
PFCL 201CD-10.0
PFCL 201CE-10.0
PFCL 201C-20.0
PFCL 201CD-20.0
PFCL 201CE-20.0
PFCL 201C-50.0
PFCL 201CD-50.0
PFCL 201CE-50.0
PFTL 301E-0.1
PFTL 301E-0.2
PFTL 301E-0.5
PFTL 301E-1.0
PFCL 301E-0.2
PFCL 301E-0.5
PFCL 301E-1.0
PFXC 141
PFTC 101X
PFEA 112, IP 20
PFEA 113, IP 20
PFEA 111, IP 65
PFEA 112, IP 65
PFEA 113, IP 65
PFEA 111-20
PFEA 112-20
PFEA 113-20
PFEA 111-65
PFEA 112-65
PFEA 113-65
PFEA 113-65.1PXV
PFEA 113-65.2PXV
PFEA 113-65.3PXV
PFEA 113-65.4PXV
PFEA 113-65.1PXC
PFEA 113-65.2PXC
PFEA 113-65.3PXC
PFEA 113-65.4PXC
PXUB 201
PXKB 201
SD821
SD822
SD823

3BSE007913R10
3BSE007913R11
3BSE007913R20
3BSE007913R21
3BSE007913R50
3BSE007913R51
3BSE008922R50
3BSE008922R51
3BSE008922R100
3BSE008922R101
3BSE027070R5
3BSE029774R5
3BSE027062R5
3BSE027070R10
3BSE029774R10
3BSE027062R10
3BSE027070R20
3BSE029774R20
3BSE027062R20
3BSE027070R50
3BSE029774R50
3BSE027062R50
3BSE018741R15
3BSE018741R30
3BSE018741R50
3BSE018741R115
3BSE018741R130
3BSE018741R150
3BSC860249R1
3BSE029997R1
3BSE009852R1
3BSE050090R20
3BSE050091R20
3BSE050092R20
3BSE050090R65
3BSE050091R65
3BSE050092R65
3BSE050092R165
3BSE050092R265
3BSE050092R365
3BSE050092R465
3BSE050092R1165
3BSE050092R1265
3BSE050092R1365
3BSE050092R1465
3BSC630149R1
3BSC810039R1
3BSC610037R1
3BSC610038R1
3BSC610039R1
3BSE030582R21
3BSE030582R54
PFTL 301E-0.1
PFTL 301E-0.2
PFTL 301E-0.5
PFTL 301E-1.0
PFCL 301E-0.2
PFCL 301E-0.5
PFCL 301E-1.0
PFXC 141
PFEA 111-20
PFEA 112-20
PFEA 113-20
PFEA 111-65
PFEA 112-65
PFEA 113-65
PFEA 113-65.1PXV
PFEA 113-65.2PXV
PFEA 113-65.3PXV
PFEA 113-65.4PXV
PFEA 113-65.1PXC
PFEA 113-65.2PXC
PFEA 113-65.3PXC
PFEA 113-65.4PXC
PXUB 201
