一、适用范围

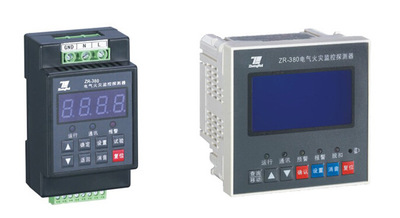

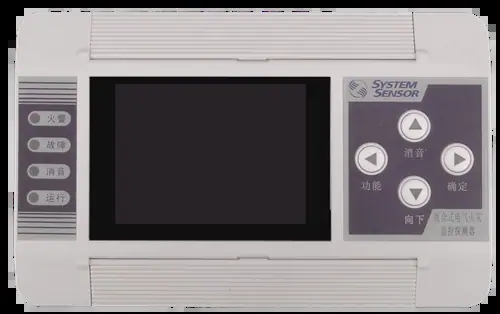

ZR-380型剩余电流式电气火灾监控探测器集剩余电流检测、预警、报警、控制及通讯等多种功能于一体，且具有智能化分析能力的新型防火设备。当供电设备发生电气事故时，探测控制器能发出报警声及时提醒工作人员检查故障，排除可能发生的电气隐患，防止事故发生。

ZR-380型剩余电流式电气火灾监控探测器适用于小区楼房、医院、图书馆、机房、集贸商场、公众文化娱乐场所、餐厅旅社、集体宿舍、学校、文物保护单位、工厂车间、普通仓库等区域用电安全防火保护。但不适用于易燃易爆和强腐蚀性环境。

ZR-380电气火灾监控探测器既可以为相对独立的用电区域作保护而单独安装，也可以联网组成电气火灾监控报警系统。

ZR-380型剩余电流式电气火灾监控探测器执行国家标准GB 14287.2-2005《剩余电流式电气火灾监控探测器》。

二、基本功能

1、实时监测

ZR-380型剩余电流式电气火灾监控探测器能够实现实时监测受控回路剩余电流等运行参数，并实时显示。

2、报警保护功能

ZR-380型剩余电流式电气火灾监控探测器能够探测回路的剩余电流，如果越限发出声光信号报警，能在规定时间内切断供电回路（可以设置为不切断），以保证安全用电。

3、预警功能

ZR-380型剩余电流式电气火灾监控探测器具有预警功能，当受控回路中的剩余电流达到事先设定的预警值时，只发出预警光信号。使操作人员可以及时处理配电主回路的异常情况，减少不必要的跳闸与避免故障的发生。

4、通讯功能

ZR-380型剩余电流式电气火灾监控探测器配有CAN总线通讯接口。通过CAN总线可以与本公司的监控设备主机进行组网通讯，实现远程管理、维护、控制。

三、技术指标：

1、额定工作电压AC 220V

2、剩余电流越限预警、报警、保护

① 额定电流报警设定值：50mA-1000mA可选择，步长为1mA

② 额定电流预警设定值：  50mA-1000mA可选择，步长为1mA

③ 剩余电流保护动作：  保护／不保护 可选择

3、保护动作动作时间：≤0.5s

4、警报声响： ≥70db

5、保护输出输出：开关型，触点容量 250V AC/3A

6、通讯方式：与上位机CAN总线通讯≤10km，现场维护采用RS232

7、128×64汉字液晶显示、轻触键盘式

8、使用环境条件

① 环境温度： －20℃～＋40℃

② 相对湿度： 10％～90％

③ 海拔高度： 不超过3000m

④ 使用场所： 具防雨设施

9、重量:0.5kg

10、ZR-380型剩余电流式电气火灾监控探测器需与ZRS-Y45电流互感器配合使用，电流互感器线需与端子号COM1、A1连接，详见端子图。

四、装置构成：

1.工作原理

本装置由五部分构成：电源模块；中央处理运算单元模块；信号采集处理单元模块；人机对话、报警、控制输出单元；通讯处理单元模块。

本装置外置剩余电流互感器，可以直接输入1A或5A交流电流

2安装与外形尺寸图

3、装置安装：

接线端子定义：

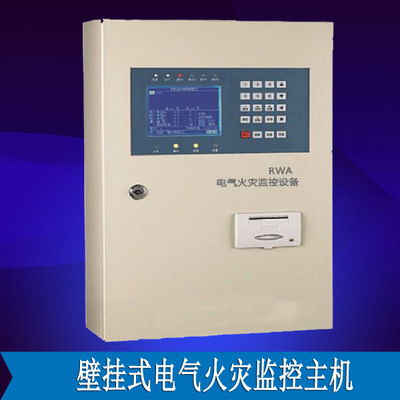

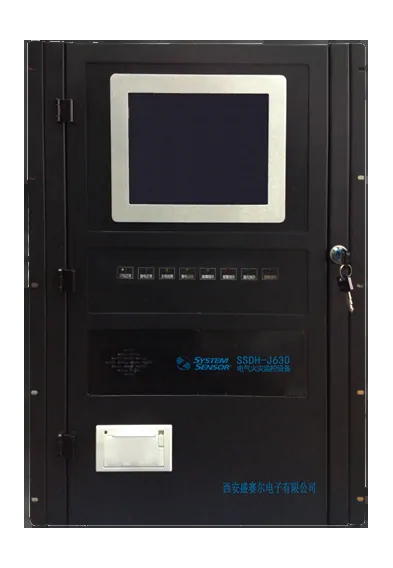

基于ARM7TDMI－的高性能32RISC微控制器和嵌入式软件，通过CAN现场总线监控管理每台监控探测器。（本监控设备安装于值班室或消防控制室）

监控主机ZR-380M
